Pinnskruvexpander ETA
Brandmotstånd ETA - 08/0173
TC 3025-10
0809-CPR-1078
| LASTFÖRMÅGA | M10 | M12 | M16 | |
| Rekommenderad dragkraft Nsk | Osprucken betong C20/25 | 6,3 kN | 7,9 kN | 16,7 kN |
| Rekommenderad dragkraft Nsk | Sprucken betong C20/25 | 3,6 kN | 4,8 kN | 9,5 kN |
| Rekommenderad tvärkraft Vsk | Osprucken betong C20/25 | 8,7 kN | 11,0 kN | 21,0 kN |
| Rekommenderad tvärkraft Vsk | Sprucken betong C20/25 | 8,7 kN | 11,0 kN | 21,0 kN |
| Rekommenderat böjmoment Msk | I stålet | 22,9 Nm | 34,3 Nm | 88,6 Nm |
| INSTALLATIONSPARAMETRAR | M10 | M12 | M16 | |
| Inbördes avstånd Scr | c/c avstånd | 180 mm | 210 mm | 255 mm |
| Kantavstånd Ccr | Avstånd till fri betongkant | 90 mm | 105 mm | 128 mm |

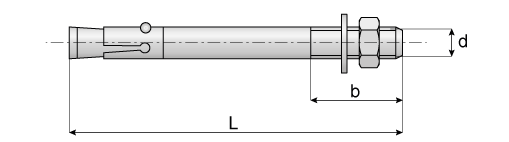

| Artikelnr. | Diameter | df (mm) | SW (mm) | h1 (mm) | hnom (mm) | hef (mm) | tfix (mm) | f | Tinst (Nm) |
|---|---|---|---|---|---|---|---|---|---|
| 18891000920205 | M10 | 12 | 17 | 75 | 68 | 60 | 10 | 47 | 35 |
| 18891001020205 | M10 | 12 | 17 | 75 | 68 | 60 | 20 | 57 | 35 |
| 18891001120205 | M10 | 12 | 17 | 75 | 68 | 60 | 30 | 67 | 35 |
| 18891001270205 | M10 | 12 | 17 | 75 | 68 | 60 | 50 | 87 | 35 |
| 18891201030205 | M12 | 14 | 19 | 90 | 81 | 70 | 5 | 53 | 50 |
| 18891201180205 | M12 | 14 | 19 | 90 | 81 | 70 | 20 | 68 | 50 |
| 18891201280205 | M12 | 14 | 19 | 90 | 81 | 70 | 30 | 78 | 50 |
| 18891601230205 | M16 | 18 | 24 | 110 | 96 | 85 | 5 | 65 | 120 |
| 18891601330205 | M16 | 18 | 24 | 110 | 96 | 85 | 20 | 80 | 120 |
| 18891601680205 | M16 | 18 | 24 | 110 | 96 | 85 | 50 | 110 | 120 |
